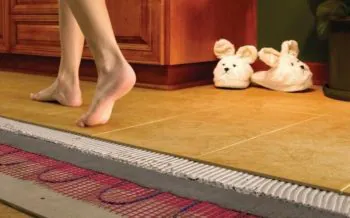

Как правильно уложить теплый электрический пол

Как известно, в наше время теплый электрический пол – это решение крайне удобное и выгодное, поскольку позволяет добиться тепла в помещении недорого и эффективно. К тому же, уложить теплый электрический пол можно самостоятельно. Но только при соблюдении всех правил эксплуатации и безопасности. Есть несколько вариантов монтажа нагревательного кабеля. Во-первых, с применением теплоизоляции и без нее. Во-вторых, на монтажную ленту или же специальную металлическую сетку. На стадии выбора системы вам следует определиться, будет ли ваш теплый электрический пол главным источником отопления в доме или же только дополнительным.

Стоит учесть, что в том случае, если это основной обогрев, пол поднимается еще и на толщину теплоизолятора.

Для успешного монтажа поверхность для работы должна быть идеально чистой и ровной. Если есть необходимость в выравнивании, то нужно сделать выравнивающую стяжку. Как правило, монтаж теплых полов делается на чистой площади помещения, на которой не находится мебель или сантехника.

Монтаж теплоизоляции для пола

Если пол в  помещении ровный, уложить теплый электрический пол не составит труда. Он непременно должен  использоваться в тех случаях, когда квартира расположена на первом этаже или это нижнее помещение, которое не отапливается. Для того чтобы избежать теплопотерь, лучше исключить потери тепла в направлении потолка или пола соседей. Если теплоизоляция кабеля отсутствует, то вниз от него уходит до 30% тепла, в вверх – 70%. Ну, а особые теплоизоляционные материалы дают возможность изменить такое соотношение на 15 и 85% соответственно. Для теплоизоляции используют разные материалы, среди которых пенофол, изофлекс, пенопропилен, пробковые плиты. Если монтируются не фольгированные плиты, то фольга должна пролегать между ними и кабелем. Если кабельная система устанавливается на деревянное основание или под паркет, то теплоизоляцию стоит применять очень осторожно, поскольку пол легко может перегреться. В таком случае важно не допустить контакта кабелей нагревания и деревянных частей пола. Поэтому закрепляться кабель должен на металлической сетке, которую подвешивают на расстоянии не менее двух сантиметров от паркета. Прокладывается такой кабель параллельно лагам. А в тех местах, где он с ними пересекается, его дополнительно изолируют фольгой.

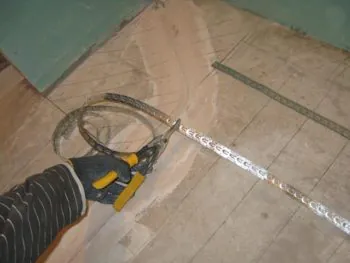

Установка монтажной ленты или металлической сетки

Монтажную ленту применяют с целью облегчить раскладку нагревательных секций и закрепить их на поверхности пола. Остатки ленты крепят к черновому полу. Крепежные лепестки, которые расположены через одинаковые расстояния, дают возможность выдерживать регулярный шаг раскладки секции. Лента монтажа располагается и закрепляется в соответствии со схемой укладки кабеля. При ее закреплении фиксируется и теплоизоляция либо же алюминиевая фольга. Такое устройство, как мат нагревательный, дает возможность пропустить стадию укладки монтажных направляющих и кабеля. При укладке кабеля стоит заранее подумать о расположении мебели в комнате и какое-то время эти места обходить.

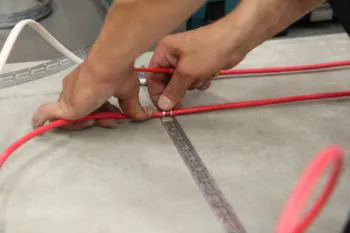

Монтаж нагревательного кабеля для теплого пола

Перед установкой кабеля нужно замерить его электрическое сопротивление для проверки отсутствия обрыва. Этот показатель должен соответствовать тому сопротивлению, которое указано на этикетке. Накладывается кабель по направляющим с соблюдением шагов укладки,  определенным натяжением, однако без усилия. Обязательно избегайте перекручивания кабеля и его перегиба. Кабель  ни в коем случае не должен подвергаться механическому растяжению. Распределяется он равномерно и правильно в соответствии с расчетным шагом. При укладке кабеля не забывайте о его минимально допустимом диаметре изгиба, что особенно важно в местах соединительного и нагревательного кабеля. Потому лучше располагать соединительные муфты на прямых участках кабельной раскладки.

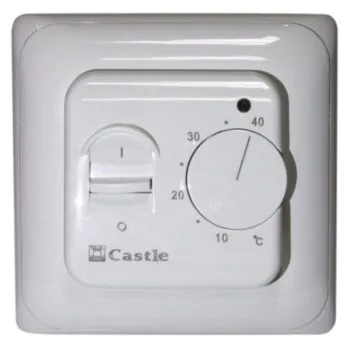

Монтаж терморегулятора и подключение системы к сети

Технология монтажа электрического теплого пола предусматривает, что терморегулятор должен быть установлен возле имеющейся неподалеку электропроводки, если система не нуждается в дополнительном монтаже особой проводки для подключения кабельной системы. В процессе подводки питания к регулятору учитывайте значение граничного тока нагрузки для стандартной электропроводки. Терморегулятор рекомендуется устанавливать в тех местах, где исключено попадание влаги вовнутрь. Это, в свою очередь, дает возможность увеличить срок службы системы. Если система устанавливается в помещение с повышенной влажностью, то регулятор должен располагаться за его пределами. Регулятор, оснащенный встроенным датчиком температуры, устанавливается в самом отапливаемом помещении на высоте 1,5 м от поверхности пола. Вентиляционные пазы должны находиться внизу и вверху регулятора. Регулятор  датчика установливается в любом удобном для вас месте. Провод может иметь длину до 50 м в сравнении с кабелем, который аналогичен по устройству.

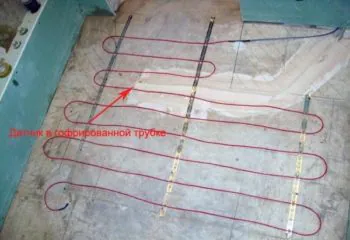

Установка датчика теплого пола

Что касается такого момента, как монтаж датчика теплого пола, то он закладывается внутрь гофрированной трубки. Такая трубка дает возможность заменить датчик в том случае, если он вдруг выйдет из строя. После того, как трубка закреплена на полу, нужно убедиться в том, что внутри нее датчик может свободно двигаться. Для этого нужно всего лишь немного вытянуть, а поле снова вставить соединительный провод, которым оснащен датчик. Данный способ монтажа используется для того, чтобы в случае необходимости датчик свободно можно было заменить, не прибегая к вскрытию пола.  Рекомендуется устанавливать датчик в верхней части вертикального сечения бетонной стяжки. Это дает возможность получить максимально точные измерения температуры пола.

Заливка стяжки теплого электрического пола

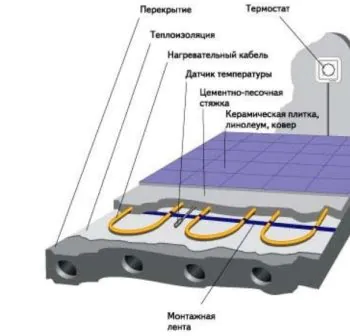

Когда вы закончили установку кабеля и термодатчиков, все это закрепили и провели электропитание, то конструкцию стоит завершить цементной стяжкой. Как правило, толщина ее при укладке на бетонные поверхности составляет около 3-5 см. В этом варианте покрытием пола должны служить кафельная или каменная плитка, ковровые покрытия, линолеум и так дальше. Если реконструируется старый пол или используется паркетное покрытие, то стяжка должна быть меньше – около 1-2см.

Есть ограничение по мощности для теплого электрического пола. Если материал – паркет, то она не должна подниматься выше 100-120 Вт/кв.м. Ламинированный паркет не должен нагреваться выше 26°C.

Для того чтобы укрепить стяжку, лучше использовать полимерные армирующие сетки. Стяжка не должна иметь трещин. Нагревательный кабель включается только после того, как стяжка окончательно затвердеет. Итак, если вы решили уложить теплый электрический пол в качестве средства для отопления, то слой жесткой теплоизоляции должен быть уложен в пределах 30-80 мм, а после цементо-песчаная стяжка должна быть уложена в толщину 5 см. Затем крепится монтажная лента и установка продолжается по описанным выше правилам. Если укладывается одножильная секция, то стоит соблюдать те же правила, как и для двухжильной. Однако, когда вы планируете расклад, то учитывайте, что подключаться к терморегулятору должны два монтажных конца секции.
